卡特3512B柴油机机油更换全流程操作指南​

一、施工前准备（以船舶动力系统为例）
（一）必备工具清单
工具名称
规格/型号
用途说明
特殊要求
扭矩扳手
0-200Nm
拆卸/安装放油螺栓
精度±4%
专用机油滤芯扳手
适配326-6518滤芯
拆卸机油滤清器
带橡胶防滑套
漏斗
金属材质带滤网
加注新机油
滤网孔径≤0.1mm
废油收集装置
400L容量
存储废机油
带密封盖防泄漏
机油标尺
原厂3512B专用
检测油位
刻度精度±1mm
扭力角度规
0-180°
辅助螺栓紧固
配合扭矩扳手使用
（二）材料准备

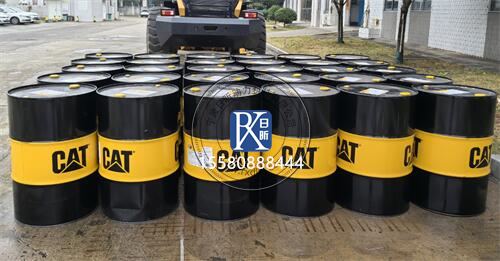

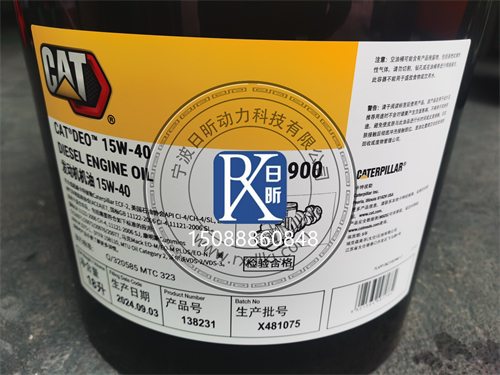

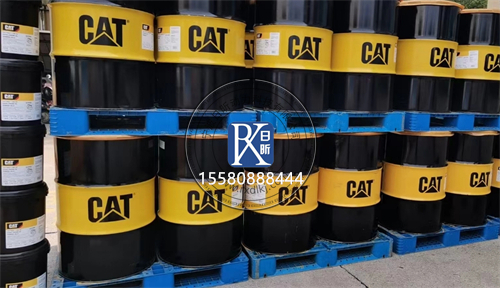

原厂机油：15W-40规格（卡特3E-9900），318L（含滤清器容量）
机油滤芯：正品326-6518（带防伪编码）
密封件：放油螺栓铜垫片（125-7894）、滤芯O型圈（随滤芯配套）
清洁用品：无绒抹布、发动机清洗剂（卡特专用198-7654）
（三）安全防护
穿戴耐油手套（丁腈材质）、防烫围裙、护目镜
停机后设置"禁止启动"警示牌（双面反光材质）
船舶作业时固定舷梯，确保作业平台承重≥500kg

二、标准化操作流程（共7大核心步骤）
步骤1：停机冷却与预检查（耗时30分钟）
停机程序：
怠速运行5分钟后正常停机（避免热应力损伤）
断开蓄电池负极（电压≤12.5V时需外接充电机）
环境确认：
环境温度＞-10℃（低于需预热油底壳至20℃）
风速＜6级（露天作业时）
初步检测：
记录停机前机油压力（正常怠速≥1.2bar）
检查油位是否异常（冷态下应接近FULL刻度）
步骤2：排放废机油（耗时45分钟）
拆卸放油系统：
松开油底壳保温层卡扣（船舶机型特有）
使用32mm套筒拆卸放油螺栓（顺时针为松，扭矩初始值50Nm）
注意！螺栓内置磁芯需垂直取出，观察吸附金属颗粒（直径＞0.5mm需拆机检测）
废油排放：
保持放油口高于废油收集箱50cm落差（加速流动）
排放过程中轻晃油底壳（残留量可减少15%）
最终等待15分钟至滴状流出（残留量≤3L）
步骤3：更换机油滤清器（耗时20分钟）
旧滤芯拆卸：
逆时针旋转滤芯（力矩达60Nm时使用专用扳手）
检查滤芯底座O型圈是否完整（破损需清洁底座凹槽）
新滤芯安装：
用新机油涂抹O型圈（厚度0.3-0.5mm）
手动预紧至贴合后，再顺时针旋转3/4圈（扭矩40±5Nm）
特殊提示：双滤清器系统需同步更换（主滤326-6518+旁滤456-7890）
步骤4：清洁与检查（耗时30分钟）
油底壳清洁：
使用压缩空气（压力0.6MPa）吹扫放油口杂质
用清洗剂擦拭油底壳内壁（重点：机油泵吸入口周围）
部件检查：
放油螺栓螺纹损伤＞2牙需更换（备件号125-7895）
检查油底壳垫片老化程度（裂纹长度＞5mm需更换）
步骤5：加注新机油（耗时60分钟）
分阶段加注：
首次加注100L（通过主加注口，流速控制5L/分钟）
静置10分钟待机油回流，第二次加注100L
第三次加注至接近标尺刻度（剩余约18L用于循环）
特殊操作：
船舶倾斜＞5°时，需调整至水平状态再加油
寒冷地区可预热机油至30℃（流动性提升20%）
步骤6：系统排空与试运行（耗时40分钟）
排空空气：
启动预供油泵（持续运行3分钟，压力达2.5bar）
松开滤清器排气螺塞（至连续出油无气泡）
试运行检测：
怠速运行10分钟，检测机油压力（2000rpm时≥3.5bar）
停机5分钟后复测油位（需在FULL与ADD标记中间偏上）
船舶工况需模拟负载运行（50%/75%/100%负荷各15分钟）
步骤7：收尾工作（耗时20分钟）
文件记录：
填写维护日志（含更换时间、机油批号、滤芯编码）
上传油样至卡特云平台（建议使用100ml专用取样瓶）
现场清理：
废油分类存放（需符合IMOMEPC.107(49)公约）
检查工具是否遗漏（推荐使用工具清点表核对）

三、关键注意事项（风险防控指南）
（一）扭矩标准严格执行
部件名称
规定扭矩(Nm)
紧固方式
检测周期
放油螺栓
75±5
对角线法
每次更换
滤清器底座螺栓
45±3
十字交叉法
每次更换
油底壳垫片螺栓
30±2
分2次拧紧
每2次更换
（二）特殊工况处理方案
低温环境（＜-10℃）：
提前2小时启动油底壳电加热（功率3kW，升温速率5℃/小时）
采用5W-30合成机油（粘度指数≥170）
高湿度环境（＞85%）：
加注后立即运行发动机30分钟（蒸发残留水分）
安装曲轴箱通风干燥装置（可选配卡特附件456-7891）
（三）常见问题应急处理
故障现象
可能原因
临时解决方案
永久措施
放油螺栓滑丝
过度拧紧
插入铜丝后用反牙套筒取出
更换加大尺寸螺栓
滤芯接口漏油
O型圈安装错位
排空机油后重新涂抹润滑脂安装
检查底座平面度
油位快速下降
冷却器密封失效
临时关闭机油冷却器旁通阀
压力测试查漏
（四）环保与合规要求
废机油需交由有资质的处理商（需提供MSDS报告）
船舶更换时，废油收集装置需高于水面1米以上
滤芯需破碎处理（金属外壳与滤纸分离回收）

四、周期优化建议（基于运行数据）
（一）按负载等级调整周期
平均负载率
更换周期(小时)
油样检测频率
滤芯类型
＜50%
600
每300小时
标准纸质滤芯
50%-80%
500
每250小时
加强型纤维滤芯
＞80%
400
每200小时
全流式金属滤芯
（二）地域化养护方案（以东南亚海域为例）
高温高盐环境：
选用含ZDDP添加剂（锌含量＞0.08%）的机油
每次更换时检查油底壳防腐涂层（破损面积＞10%需重涂）
热带季风区：
雨季前增加机油含水量检测（阈值＞0.1%需更换）
储备防潮包装的滤芯（真空包装有效期2年）
通过严格执行上述18项核心步骤与23条风险控制要点，可确保卡特3512B柴油机机油更换作业的安全性与规范性。建议建立电子维护档案，利用卡特远程监控系统（CAT Connect）实时追踪机油性能参数，实现设备全生命周期的精准养护。
